Ein Rückschlagventil ist eine entscheidende Komponente in Flüssigkeitssystemen und soll den Flüssigkeitsfluss in eine Richtung ermöglichen und gleichzeitig einen Rückfluss verhindern. Auf diese Weise trägt es dazu bei, die Effizienz und Integrität von Rohrleitungen aufrechtzuerhalten und Probleme wie Kontamination oder Schäden durch Rückströmung zu verhindern. Diese Ventile werden häufig in einer Vielzahl von Branchen eingesetzt, darunter Erdöl, Chemie, Wasseraufbereitung und Abwassermanagement. In diesem Artikel werden die Mechanik, Typen, Materialien, Installation, Vor- und Nachteile, Anwendungen und der Vergleich von Rückschlagventilen mit anderen Ventiltypen untersucht.

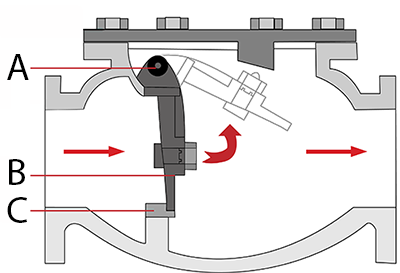

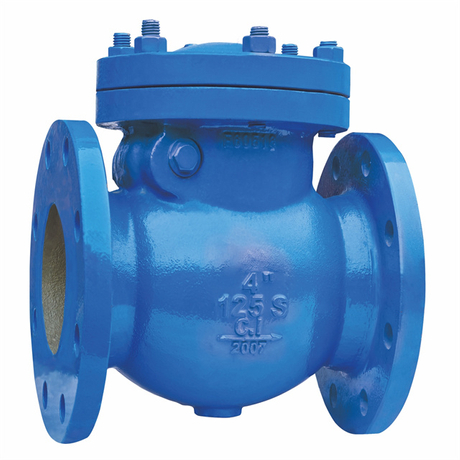

Eine Rückschlagklappe besteht aus einem Ventilkörper , einer Klappscheibe (oder Klappe) und einem Scharniermechanismus . Wenn die Flüssigkeit in die richtige Richtung fließt, öffnet der Druck das Ventil und lässt die Flüssigkeit passieren. Wenn sich der Durchfluss umkehrt, schwingt die Scheibe in die geschlossene Position zurück, wodurch eine Abdichtung entsteht und ein Rückfluss verhindert wird.
Die Funktionsweise einer Rückschlagklappe basiert auf der Druckdifferenz zwischen Einlass- und Auslassseite. Wenn der Flüssigkeitsfluss in die richtige Richtung verläuft, drückt er die Scheibe auf. Wenn sich der Durchfluss jedoch umkehrt, schwingt die Scheibe aufgrund des umgekehrten Drucks zu, wodurch sichergestellt wird, dass das Ventil geschlossen ist und ein Rückfluss verhindert wird.
Für ein umfassenderes Verständnis der Rückschlagventile schauen Sie sich bitte alle Produkte von FJV für Ventile an .
Rückschlagklappen gibt es in verschiedenen Konfigurationen, die jeweils auf spezifische Betriebsanforderungen zugeschnitten sind. Nachfolgend finden Sie eine Tabelle mit Einzelheiten zu den verschiedenen Arten von Rückschlagklappen:
| Typbeschreibung | Am besten geeignet | für |
|---|---|---|
| Standard-Rückschlagventil | Ein Basismodell mit einer einzelnen Scheibe, die am Ventilkörper angelenkt ist. | Allgemeine Flüssigkeitssysteme, die eine Rückflussverhinderung erfordern. |
| Rückschlagventil anheben | Die Scheibe bewegt sich vertikal (auf und ab), anstatt zu schwingen. | Hochdrucksysteme, bei denen die vertikale Scheibenbewegung ideal ist. |
| Doppeltür-Rückschlagventil | Verfügt über zwei Scheiben, die für höhere Durchflussraten und bessere Leistung in großen Rohrleitungen sorgen. | Großanlagen mit hohem Durchflussbedarf. |
| Rückschlagklappe vom Zwischenflanschtyp | Kompaktes Design mit Flanschanschlüssen, ideal für Installationen mit begrenztem Platzangebot. | Kleinere Rohrleitungen oder Installationen mit begrenztem Platzangebot. |
| Rückschlagklappe mit gedämpfter Scheibe | Ein Rückschlagventil mit gedämpftem Mechanismus zur Reduzierung von Wasserschlägen. | Systeme, die zu Wasserschlägen neigen oder bei denen Geschwindigkeitsschwankungen auftreten. |
Die Auswahl der Materialien für eine Rückschlagklappe hat erheblichen Einfluss auf deren Leistung, Langlebigkeit und Eignung für verschiedene Anwendungen. Zu den gängigen Materialien gehören:
| Materialeigenschaften | , | die am besten geeignet sind |
|---|---|---|
| Gussstahl | Bietet eine hohe mechanische Festigkeit und ist ideal für Hochdruckanwendungen. | Industrielle Flüssigkeitssysteme mit hohem Druck und hoher Temperatur. |
| Edelstahl | Hervorragende Korrosionsbeständigkeit, wodurch es für aggressive Flüssigkeiten wie Chemikalien und Öle geeignet ist. | Erdölindustrie, chemische Industrie und Systeme mit korrosiven Flüssigkeiten. |
| Bronze | Gute Korrosionsbeständigkeit und Bearbeitbarkeit, ideal für Niederdrucksysteme. | Niederdruckanwendungen oder kleinere Flüssigkeitssysteme. |
| Sphäroguss | Starkes, flexibles Material, ideal für große Ventile in Hochdrucksystemen. | Wasserversorgung und große Flüssigkeitssysteme. |
| Kunststoff (PVC/CPVC) | Kostengünstig, leicht und korrosionsbeständig; Wird typischerweise in nicht aggressiven Flüssigkeitssystemen mit niedrigem Druck verwendet. | Nichtkorrosive Flüssigkeitssysteme wie Bewässerung oder Abwasser. |
Für den effizienten Betrieb von Rückschlagklappen ist die ordnungsgemäße Installation von entscheidender Bedeutung. Hier finden Sie eine Schritt-für-Schritt-Anleitung zur Installation:
Bestimmen Sie die Durchflussrichtung : Auf dem Ventilkörper befindet sich normalerweise ein Pfeil, der die korrekte Durchflussrichtung anzeigt. Stellen Sie sicher, dass die Durchflussrichtung mit der Konstruktion des Ventils übereinstimmt.
Bereiten Sie die Rohrleitung vor : Reinigen Sie die Rohrenden und entfernen Sie alle Rückstände und rauen Kanten, die das Ventil während der Installation beschädigen könnten.
Positionieren Sie das Ventil : Rückschlagventile können horizontal oder vertikal installiert werden. Sie funktionieren jedoch am besten, wenn sie horizontal installiert werden, damit die Scheibe frei schwingen kann.
Flanschverbindung : Bei größeren Ventilen verwenden Sie Flanschverbindungen, um das Ventil an der Rohrleitung zu befestigen. Ziehen Sie die Schrauben gleichmäßig an, um Undichtigkeiten zu vermeiden.
Prüfung : Sobald das Ventil installiert ist, lassen Sie das System laufen, um sicherzustellen, dass die Scheibe frei schwingt und das Ventil bei Rückflussbedingungen sicher schließt.
Rückschlagklappen bieten mehrere Vorteile, weisen jedoch auch einige Einschränkungen auf. Nachfolgend finden Sie eine Zusammenfassung:
| , Vorteile | , Nachteile, |
|---|---|
| Rückflussverhinderung : Stoppt effektiv den Rückfluss von Flüssigkeiten und gewährleistet so die Systemintegrität. | Strömungswiderstand : Die Scheibe kann einen Strömungswiderstand erzeugen, der zu Energieverlusten führt. |
| Einfachheit : Einfache Installation und Betrieb mit minimalem Wartungsaufwand. | Wasserschlag : In Hochgeschwindigkeitssystemen kann das Ventil einen Wasserschlag verursachen, der die Rohrleitungen beschädigen kann. |
| Haltbarkeit : Hergestellt aus langlebigen Materialien, die eine lang anhaltende Leistung bieten. | Größenbeschränkungen : Aufgrund ihrer größeren Bauweise weniger geeignet für sehr kleine Rohrleitungen. |
| Kostengünstig : Rückschlagventile sind im Vergleich zu anderen Arten von Rückschlagventilen in der Regel erschwinglich. | Nicht ideal für vertikale Installationen : Diese Ventile funktionieren am besten horizontal, was ihre Vielseitigkeit einschränkt. |
Rückschlagklappen sind vielseitig und finden in den unterschiedlichsten Branchen Anwendung. Zu den wichtigsten Anwendungen gehören:
Wasser- und Abwasseranwendungen : Wird in Wasseraufbereitungsanlagen, Abwassersystemen und Bewässerung verwendet, um einen Rückfluss zu verhindern und die Integrität der Rohrleitungen aufrechtzuerhalten.
Erdöl- und Chemieindustrie : Verhindern Sie den Rückfluss in Pipelines, die Öle, Gase und Chemikalien transportieren, und sorgen Sie so für einen sicheren und effizienten Flüssigkeitstransport.
Stromerzeugung : Rückschlagklappen werden in Kühlsystemen und Dampfsystemen verwendet, um den Flüssigkeitsfluss zu regulieren und einen Rückfluss zu verhindern.
Brandschutzsysteme : In Sprinkler- und Unterdrückungssystemen sorgen Rückschlagventile für den ordnungsgemäßen Wasserfluss und verhindern eine Verunreinigung der Wasserversorgung.
HVAC-Systeme : Diese Ventile helfen bei der Steuerung des Wasserflusses in Heizungs-, Lüftungs- und Klimaanlagen und verhindern so einen Rückfluss in Kalt- oder Warmwasserleitungen.
In technischen Diagrammen wird das Symbol der Rückschlagklappe üblicherweise als Kreis mit einem Pfeil, der die Durchflussrichtung angibt, und einer Klappscheibe innerhalb des Kreises dargestellt. Die Scheibe wird normalerweise in geschlossener Position dargestellt, um anzuzeigen, dass das Ventil einen Rückfluss verhindert, wenn die Durchflussrichtung umgekehrt wird. Dieses Symbol hilft Ingenieuren und Designern, die Position und Funktion von Rückschlagklappen in Rohrleitungsplänen schnell zu erkennen.
Rückschlagklappen sind nicht die einzige Möglichkeit zur Rückflussverhinderung. Nachfolgend finden Sie einen Vergleich mit anderen gängigen Rückschlagventiltypen:
| Ventiltyp | , Mechanismus, | der am besten geeignet ist |
|---|---|---|
| Rückschlagventil | Verwendet eine Klappscheibe, die je nach Strömungsrichtung geöffnet und geschlossen wird. | Allgemeine Flüssigkeitssysteme, insbesondere in mittleren bis großen Rohrleitungen. |
| Kugelrückschlagventil | Verwendet einen Ball, der sich auf und ab bewegt, um den Rückfluss zu stoppen. | Hochdrucksysteme, bei denen ein kompaktes, zuverlässiges Design erforderlich ist. |
| Rückschlagventil anheben | Verfügt über eine vertikal bewegliche Scheibe, die sich bei korrekter Durchflussrichtung anhebt. | Hochdruck-Fluidsysteme mit vertikalem Einbau. |
| Leises Rückschlagventil | Verwendet einen federbelasteten Mechanismus, um einen Rückfluss geräuschlos zu verhindern. | Systeme, bei denen die Lärmreduzierung Priorität hat, beispielsweise in der Sanitärinstallation von Wohngebäuden. |
F: Wie verhindert ein Rückschlagventil einen Rückfluss?
A: Die Scheibe im Inneren des Ventils klappt zu, wenn sich die Strömungsrichtung umkehrt, und bildet eine Dichtung, die verhindert, dass Flüssigkeit zurückfließt.
F: Kann eine Rückschlagklappe vertikal installiert werden?
A: Obwohl Rückschlagventile vertikal installiert werden können, funktionieren sie am besten, wenn sie horizontal installiert werden, um sicherzustellen, dass die Scheibe frei schwingt.
F: Wie hoch ist der Öffnungsdruck einer Rückschlagklappe?
A: Der Öffnungsdruck bezieht sich auf den Mindestdruck, der zum Öffnen des Ventils erforderlich ist. Dies variiert je nach Design und Material des Ventils.
F: Wie kann ich Wasserschläge verhindern, wenn ich ein Rückschlagventil verwende?
A: Wasserschläge können durch die Auswahl eines Rückschlagventils mit gedämpfter Scheibe minimiert werden, wodurch die Auswirkungen plötzlicher Durchflussänderungen verringert werden.
F: In welchen Branchen werden Rückschlagklappen eingesetzt?
A: Rückschlagklappen werden in Branchen wie Wasseraufbereitung, Erdöl, Chemie, Energieerzeugung, HVAC und Brandschutzsystemen eingesetzt.
Die Rückschlagklappe ist eine einfache, aber hochwirksame Lösung zur Rückflussverhinderung in Flüssigkeitssystemen. Ob in großen Industriepipelines oder kleinen Wasseraufbereitungsanlagen, diese Ventile sind für die Aufrechterhaltung der Integrität und Effizienz von Flüssigkeitssystemen von entscheidender Bedeutung. Durch das Verständnis der Typen, Materialien, Installationsverfahren, Vor- und Nachteile von Rückschlagventilen können Ingenieure und Systemdesigner fundierte Entscheidungen über deren Anwendung und Wartung treffen.
