Rückschlagklappen sind wesentliche Komponenten in Flüssigkeitshandhabungssystemen und bieten eine automatische Möglichkeit, einen Rückfluss zu verhindern. Diese Ventile werden in verschiedenen Branchen eingesetzt, darunter in der Wasseraufbereitung, in HVAC-Systemen sowie in Öl- und Gaspipelines, um sicherzustellen, dass Flüssigkeiten nur in eine Richtung fließen. Bei der Montage stellt sich jedoch häufig die Frage: Kann eine Rückschlagklappe vertikal eingebaut werden?
In diesem Artikel untersuchen wir die Machbarkeit einer vertikalen Installation von Rückschlagventilen. Wir behandeln die Funktionsprinzipien von Rückschlagklappen, die Faktoren, die bei der vertikalen Installation zu berücksichtigen sind, sowie die Vorteile und Herausforderungen, die mit der vertikalen Montage verbunden sind. Darüber hinaus diskutieren wir Alternativen zur Rückschlagklappe, die für vertikale Einbauszenarien besser geeignet sein könnten. Für weitere Informationen zum Rückschlagventil lesen Sie bitte diesen Blog hier: Was ist ein Rückschlagventil?
Um zu verstehen, ob eine Rückschlagklappe vertikal installiert werden kann, ist es wichtig, zunächst ihren Aufbau und ihre grundlegenden Funktionsprinzipien zu verstehen.

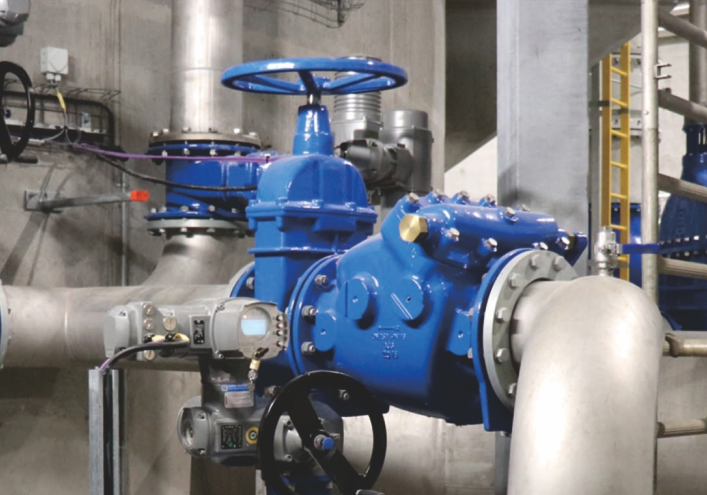

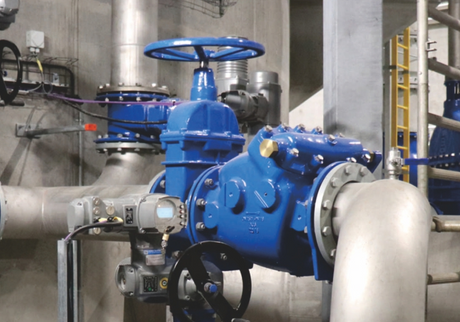

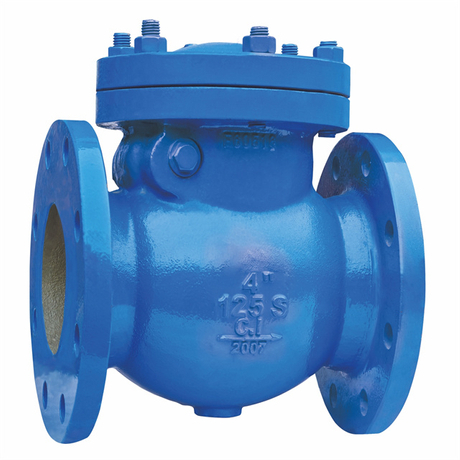

Design des Rückschlagventils: Ein Rückschlagventil besteht aus einem Ventilkörper, einer Schwenkscheibe und einem Scharniermechanismus, der es der Scheibe ermöglicht, sich je nach Flüssigkeitsfluss zu öffnen und zu schließen. Wenn Flüssigkeit in die vorgesehene Richtung fließt, öffnet sich die Scheibe und ermöglicht den Durchfluss. Wenn sich die Strömung umkehrt, klappt die Scheibe zu und verhindert so einen Rückfluss.
Wichtige Designmerkmale:
Schwingscheibe : Die wichtigste Komponente eines Rückschlagventils ist die Scheibe, die an einem Scharnier schwingt. Diese Scheibe ist oft mit Gewichten versehen, um das automatische Schließen des Ventils zu unterstützen, wenn sich der Flüssigkeitsfluss umkehrt.
Durchflussrichtung : Rückschlagventile sind für einen unidirektionalen Durchfluss ausgelegt. Sie nutzen den Druck der Flüssigkeit, um die Scheibe in die richtige Richtung zu öffnen und zu schließen, wenn der Fluss stoppt oder sich umkehrt.
Schließmechanismus : Das Schließen der Scheibe wird je nach Ausführung häufig durch Schwerkraft oder Federspannung unterstützt. Die Fähigkeit der Scheibe, sich zu schließen, ist entscheidend, um einen Rückfluss zu verhindern und einen ordnungsgemäßen Betrieb sicherzustellen.
Die Konstruktion der Rückschlagklappe trägt wesentlich dazu bei, ob sie bei vertikalem Einbau einwandfrei funktioniert.
Wenn eine vertikale Ventilinstallation in Betracht gezogen wird, wird die Strömungsdynamik des Systems stark beeinflusst. Der vertikale Einbau einer Rückschlagklappe kann sowohl Vorteile als auch Herausforderungen mit sich bringen.
Einfluss auf Strömungsrichtung und Leistung: Bei horizontalen Installationen ist die Schwingscheibe auf natürliche Weise so ausgerichtet, dass sie mit der Strömung schwingt, und die Schwerkraft hilft dabei, das Ventil bei Bedarf zu schließen. Bei vertikaler Installation funktionieren Flüssigkeitsfluss und Schwerkraft jedoch möglicherweise nicht auf die gleiche Weise. Abhängig von der Strömungsrichtung kann es bei einem vertikalen Einbau dazu kommen, dass die Schwingscheibe offen bleibt oder ineffizient schließt. In manchen Fällen kann die Durchflussrichtung sogar die ordnungsgemäße Funktion des Ventils beeinträchtigen, was zu einer unvollständigen Abdichtung und der Gefahr einer Undichtigkeit führt.
Schwerkraft und Fluiddynamik: Die Schwerkraft spielt eine entscheidende Rolle beim ordnungsgemäßen Schließen der Schwingscheibe. Wenn das Ventil vertikal installiert ist, unterstützt die Schwerkraft möglicherweise nicht mehr das ordnungsgemäße Schließen der Klappe. Die Kraft der durch das Ventil strömenden Flüssigkeit könnte die Fähigkeit der Klappe beeinträchtigen, in die geschlossene Position zurückzuschwingen, was zu einer Ineffizienz des Betriebs führen würde. Darüber hinaus muss möglicherweise die Geschwindigkeit der Flüssigkeit angepasst werden, um bei vertikalen Installationen eine optimale Funktion zu gewährleisten.
Bevor mit der vertikalen Installation fortgefahren wird, müssen mehrere Faktoren berücksichtigt werden, um sicherzustellen, dass das Ventil die erwartete Leistung erbringt.
1. Durchflussrichtung und Durchflussrate: Die Durchflussrichtung in einem Rückschlagventil beeinflusst die Bewegung der Klappe. Bei einer vertikalen Installation sollte die Strömungsrichtung mit der natürlichen Bewegung der Schwingscheibe übereinstimmen. Wenn die Durchflussrate zu niedrig oder ungleichmäßig ist, schließt das Ventil möglicherweise nicht richtig. Höhere Durchflussraten können dazu führen, dass die Klappe zu weit geöffnet wird, was dazu führt, dass das Ventil nicht richtig abdichtet, wenn sich der Durchfluss umkehrt.
2. Betriebstemperatur: Die Temperatur der durch das Ventil strömenden Flüssigkeit wirkt sich sowohl auf das Ventilmaterial als auch auf seine Dichtungskomponenten aus. Extreme Temperaturen können dazu führen, dass sich Materialien ausdehnen oder zusammenziehen, was die Abdichtung und Leistung des Ventils beeinträchtigen kann. Bei vertikalen Einbauten können Temperaturschwankungen zu einer zusätzlichen Belastung der Rückschlagklappe führen, insbesondere wenn die Klappe aus temperaturempfindlichen Materialien besteht.
3. Rohrgröße und -typ: Die Größe und der Typ des Rohrs, in das das Ventil eingebaut wird, können die Funktion des Ventils beeinflussen. Bei vertikalen Installationen können das Gewicht des Ventils und die von der Flüssigkeit ausgeübte Kraft das Ventilgehäuse belasten, insbesondere bei größeren Rohren oder nicht standardmäßigen Rohrmaterialien. Für einen zuverlässigen Betrieb ist die Sicherstellung der Kompatibilität zwischen Rohrgröße und Ventildesign von entscheidender Bedeutung.
4. Zugänglichkeit und Wartung: Bei vertikalen Installationen kann der Zugang zur Rückschlagklappe eingeschränkter sein, was Wartung und Inspektion erschwert. Es ist wichtig zu berücksichtigen, wie leicht das Ventil für Routinekontrollen, Reinigung und Reparaturen zugänglich ist. Ein schwer zu wartendes Ventil kann auf lange Sicht zu Betriebsproblemen führen.
5. Verhindern von Wasserschlägen: Wasserschläge, ein Phänomen, das durch einen plötzlichen Stopp oder eine Änderung der Strömungsgeschwindigkeit verursacht wird, können erhebliche Schäden an Rohren und Ventilen verursachen. Vertikale Installationen können aufgrund der veränderten Strömungsdynamik und der erhöhten Druckunterschiede anfälliger für Wasserschläge sein. Um Wasserschläge zu verhindern, ist es wichtig, Vorrichtungen zu installieren, die Stöße absorbieren können, wie z. B. Luftkammern oder Wasserschlagdämpfer.
Trotz der Herausforderungen bietet die vertikale Installation von Rückschlagklappen auch mehrere potenzielle Vorteile.
1. Raumeffizienz: Der vertikale Ventileinbau wird häufig in Situationen bevorzugt, in denen der Platz begrenzt ist, beispielsweise in engen Rohrleitungen oder auf engstem Raum. Durch die vertikale Installation des Ventils können Sie horizontalen Platz sparen und möglicherweise die Gesamtfläche des Systems reduzieren.
2. Schwerkraftunterstützung: In einigen vertikalen Konfigurationen kann die Schwerkraft das Schließen des Ventiltellers unterstützen, insbesondere wenn der Flüssigkeitsfluss nach unten gerichtet ist. Dies kann die Betriebseffizienz des Ventils verbessern und ein schnelleres und zuverlässigeres Schließen bei Strömungsumkehr gewährleisten.
Vertikale Installationen sind nicht ohne Herausforderungen. Zu den möglichen Nachteilen gehören:
1. Begrenzte Durchflusskontrolle: Vertikale Rückschlagventile bieten im Vergleich zu horizontalen Installationen möglicherweise eine geringere Kontrolle über den Durchfluss. Die Fluiddynamik in vertikalen Installationen kann zu einer weniger präzisen Durchflussregulierung führen, was möglicherweise zu unerwünschten Schwankungen der Durchflussrate führt.
2. Risiko eines Wasserschlags: Wie bereits erwähnt, kann die vertikale Installation aufgrund von Änderungen im Druck und der Strömungsdynamik die Wahrscheinlichkeit eines Wasserschlags erhöhen. Dieses Phänomen kann sowohl das Ventil als auch die umgebenden Rohrleitungen beschädigen, was zu kostspieligen Reparaturen und Ausfallzeiten führt.
3. Eingeschränkte Positionierung: Bei vertikalen Installationen kann die Positionierung der Rückschlagklappe durch den verfügbaren Platz eingeschränkt sein. Wenn das Ventil nicht optimal für sein Design positioniert werden kann, kann seine Funktionalität beeinträchtigt sein.
Für Anwendungen, bei denen die vertikale Installation einer Rückschlagklappe unpraktisch ist, sind andere Arten von Rückschlagventilen möglicherweise besser geeignet.
1. Federrückschlagventile: Im Gegensatz zu Rückschlagventilen sind Federrückschlagventile auf eine Feder angewiesen, um das Ventil zu schließen, wenn der Durchfluss umgekehrt wird. Diese Ventile können bei vertikalen Installationen eine bessere Leistung erbringen, da sie zum Schließen des Ventils nicht auf die Schwerkraft angewiesen sind. Sie sind kompakt und können selbst bei schwierigen Einbaulagen eine zuverlässige Rückflussverhinderung gewährleisten.
2. Düsenrückschlagventile: Düsenrückschlagventile sind für den Betrieb in Hochdrucksystemen konzipiert und können häufig in vertikalen Installationen eingesetzt werden. Sie basieren auf einem Federmechanismus und einer Düse zur Steuerung des Flüssigkeitsflusses und sorgen so für eine gleichmäßigere Leistung über verschiedene Installationswinkel hinweg.
3. Kolbenrückschlagventile: Kolbenrückschlagventile verwenden einen Kolbenmechanismus, um den Flüssigkeitsfluss zu steuern. Sie eignen sich für Anwendungen mit hohem Durchfluss und bieten eine bessere Leistung bei vertikalen Installationen, da sie beim Schließen nicht auf die Schwerkraft angewiesen sind.
Zusammenfassend lässt sich sagen, dass es zwar technisch möglich ist, eine Rückschlagklappe vertikal zu installieren, jedoch müssen mehrere Faktoren berücksichtigt werden, um eine zuverlässige Leistung zu gewährleisten. Zu diesen Faktoren gehören Strömungsrichtung, Betriebstemperatur, Rohrgröße, Zugänglichkeit für Wartungsarbeiten und das Risiko eines Wasserschlags. Vertikale Installationen können platzsparende Vorteile bieten, bringen aber auch Herausforderungen mit sich, wie z. B. eine eingeschränkte Durchflusskontrolle und die Möglichkeit von Wasserschlägen.
Bei Anwendungen, bei denen eine vertikale Installation unvermeidbar ist, kann es erforderlich sein, alternative Rückschlagventilkonstruktionen zu prüfen, wie z. B. Federrückschlagventile, Düsenrückschlagventile oder Kolbenrückschlagventile. Letztendlich hilft eine sorgfältige Bewertung der Systemanforderungen und der besonderen Installationsbedingungen bei der Entscheidung, ob eine Rückschlagklappe die beste Option für die vertikale Installation ist.
